MDCB型地震前兆预测仪 |
|
|
一、MDCB仪器参数 |
|
| 1. MDCB-1型地震前兆监测仪仪器主要技术参数 | |
| 增益：70db 频点：20、6.0、1.7Hz 功耗：1.0W 电源：±15V 用途：可以提前几天、十几天测出将要发生几级左右地震，可以测量地下5km、 7km、10km深部 地应力的相对大小、圈定地震危险区的范围大小和形态。 |
|
| 2. MDCB-2、MDCB-3型八方位地震前兆监测仪仪器主要技术参数。 | |
| 增益：70db 频点：20、6.0、1.7Hz 功耗：1W 电源：±15V 用途：可以提前几天、十几天测出监测台站XX度方向将要发生几级左右地震，多台联网，就可以 交汇出未来发震地点的地面位置。 |
|
| 3. MDCB-4型32方位地震前兆监测仪 | |
| 在八方位的基础上，开发了32方位的仪器，使得所做出的方向判别更准确。 | |
二、仪器原理及应用 |
|
| 1. MDCB型地震前兆监测仪简介 | |
| 煤炭科学研究总院西安分院和河北省廊坊市新技术应用研究所共同研制的MDCB型地震前兆监测仪，这是用瞬论的观点(基本粒子是曲线而不 是点)研制的一种全新的用来研究地震三要素（震级大小、发震时间、发震地点）与震前天然电磁波异常相关性的地球物理监测仪器，有关地 震的成因及伴随地震发生前后各种电磁现象、该仪器的工作原理、性能、监测效果和法预报地震的工作方法详见1997年3月由陕西人民出版社 出版的《瞬论与地震短临预报》一书. |
|

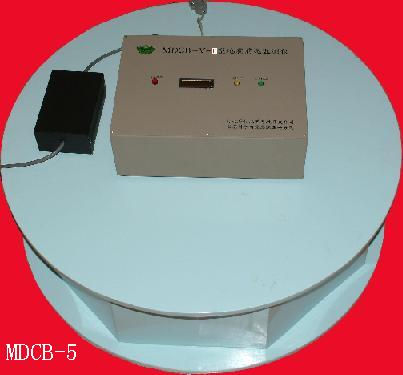

| 2. MDCB型地震前兆监测仪系列产品 | |
  |
|
  |
|
 |
|
| 3. 目前MDCB型仪器在全国地震系统运、营概况 | |

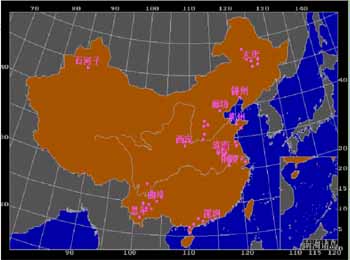

| 3.1 MDCB型仪器观测台站在全国地震系统分布图 | |
 |
|
| 3.2 仪器销售方式和途径 | |
| ⑴.加国家地震局组织的全国电磁波仪器对比观测试验( 云南下关、北京白家疃) 现场工作人员推荐。 ⑵.陕西省地震局在西安组织的地震仪器展销会 。 ⑶.国家地震局在北京组织的地震仪器展销会 。 ⑷.赠送云南省地震局两台仪器，在楚雄局、思茅局使用后，该台站工作人员推荐 。 ⑸.使用该仪器的用户在相邻地震单位推荐。 |
|
| 4 .MDCB型仪器的工作原理 | |
| 4.1 天然电磁波场源简介 | |
 |
|

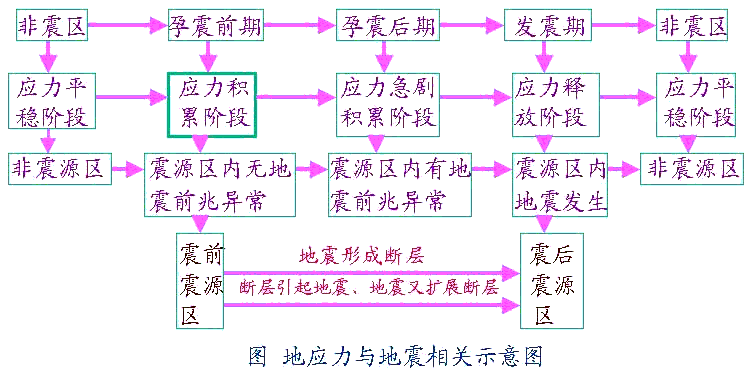

| 4.2 地震演化过程中不同阶段的地应力状态 | |
 |
|
| 使用电场传感器的仪器，接收的是震源区内电场的变化，抗干扰能力弱，对环境要求严格，很难确定震源区所在方位角 使用磁场传感器的仪器，接收的是震源区内磁场的变化，抗干扰能力弱，对环境要求严格，可以确定震源区所在方位角 使用MDCB型仪器的传感器，接收的是震源区内岩石破裂时产生的对外辐射出去的电磁波，该传感器获国家专利(ZL93212653.7) 抗干扰能力强，不受附近工业电流、运动铁器的干扰，对周围环境要求不严，可以确定震源区所在方位角 |
|
| 5 .MDCB型仪器输出的12种图件与地震三要素的相关性 | |

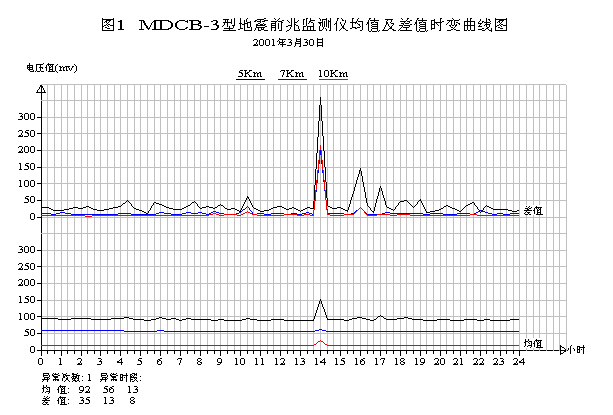

| 5.1 时变曲线 | |
 |
|
| 该图可提示如下地震信息： (1).有无地震前兆信息。 (2).地震前兆电磁波异常是远震异常、还是近震异常。 (3).地震发震时间。 (4).地震震级大小。 (5).附近地区是否潜伏着有破坏性地震的震源区。 |
|

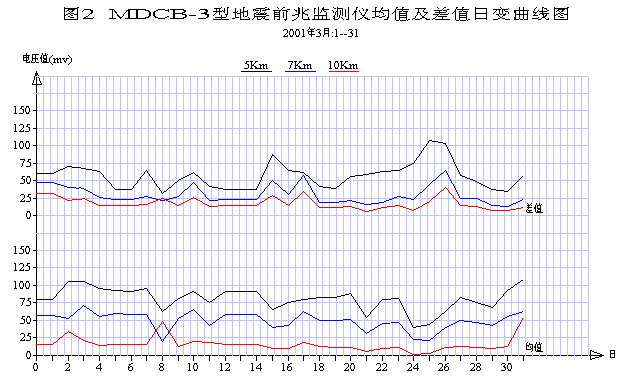

| 5.2 均值差值日变曲线图 | |
 |
|
| 该图可提示如下地震信息: (1).最近几天远处是否有破坏性地震发生 (2).可以提示近期的地震前兆异常是近震信息还是远震信息 (3).可以提示地下深部地质体所受地应力的大小是否了变化 |
|

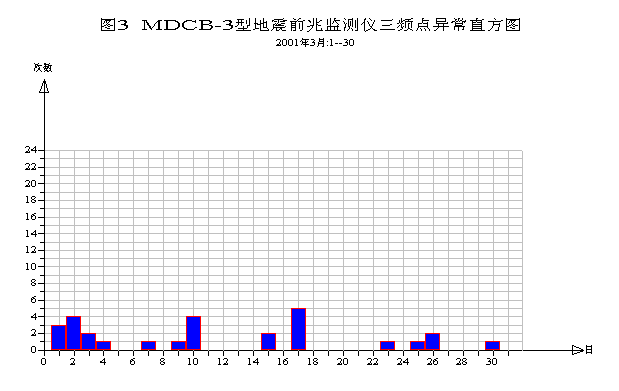

| 5.3 三频点异常直方图 | |
 |
|
| 该图可以提示如下地震信息： (1).是否进行地震短临预报研究。 (2).发震时间一般1－12天发震 。 (3).震级大小。 |
|

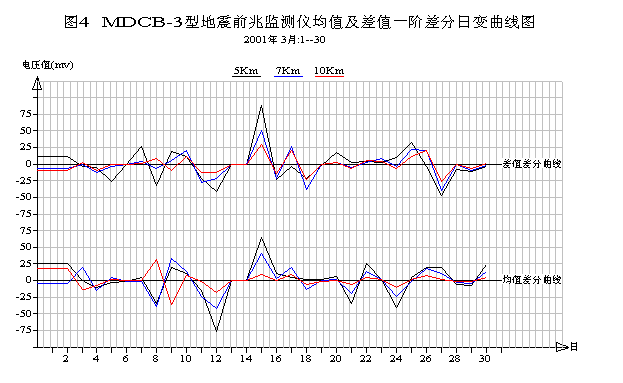

| 5.4 均值、差值一阶差分日变曲线 | |
 |
|
| 该图可以提示如下地震信息：发震时间一般为2－5天。 | |

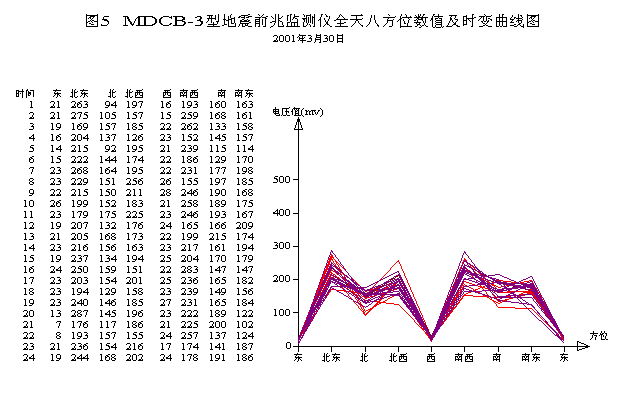

| 5.5 八方位(MDCB-4为32方位)全天数值及时变曲线图 | |
 |
|
| 该图可以提示如下地震信息： (1).周围那个方向的震源区震情比较紧张。 (2).是否应进行地震短临预报研究。 (3).震级大小。 |
|
| 5.6 八方位(MDCB-4为32方位)静态异常方位角分布图 | |
 |
|
| 该图可以提示如下地震信息： (1).周围那个方向的震源区震情比较紧张。 (2).是否应进行地震短临预报研究。 (3).震级大小。 |
|

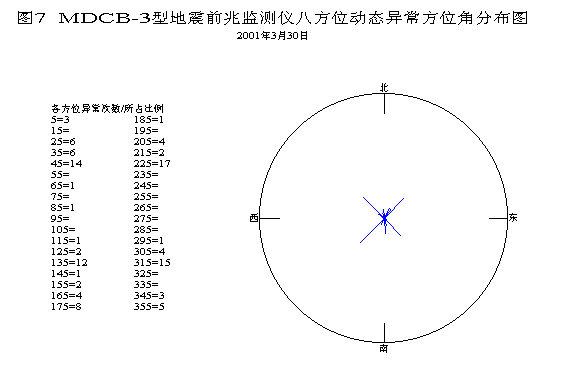

| 5.7 八方位(MDCB-4为32方位)动态异常方位角分布图 | |
 |
|
| 该图可以提示如下地震信息： (1).可以测出观测台站周围有几个震源区。 (2).每个震源区在当天活动的频次。 |
|

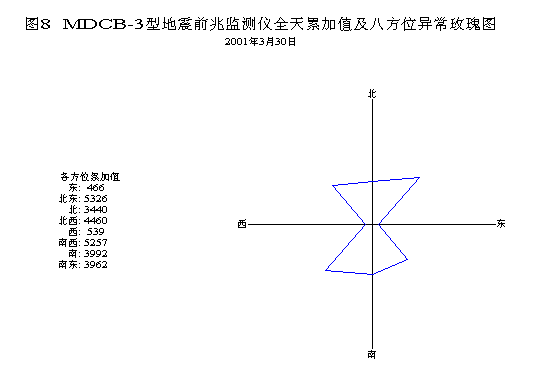

| 5.8 八方位(MDCB-4为32方位)全天累加值及异常玫瑰图 | |
 |
|
| 该图可以提示如下地震信息： 1.该图可以进行详细的异常矢量角度合成研究。 2.该图可以提示是否应做地震短临预报研究。 3.该图可以提取利用“冰雹猜想”曲线研究发震日期。 4.该图可以提示那个方向的震源区有可能发震。 |
|

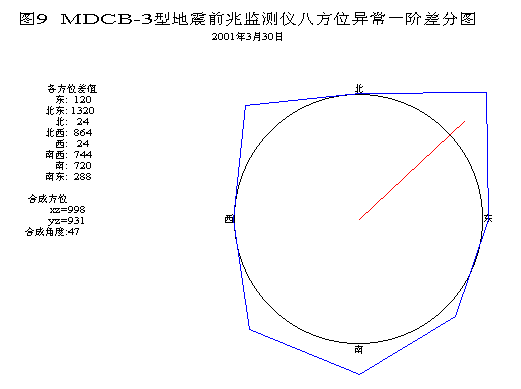

| 5.9 八方位(MDCB-4为32方位)异常一阶差分图 | |
 |
|
| 该图可以提示如下地震信息：最近那个方向震源区震情活动比较紧张。 | |

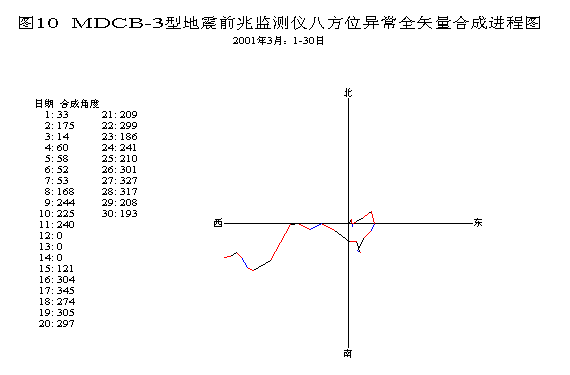

| 5.10 八方位(MDCB-4为32方位)异常全矢量合成进程图 | |
 |
|
| 该图可以提示如下地震信息：最近几天将有较大地震发生。 | |

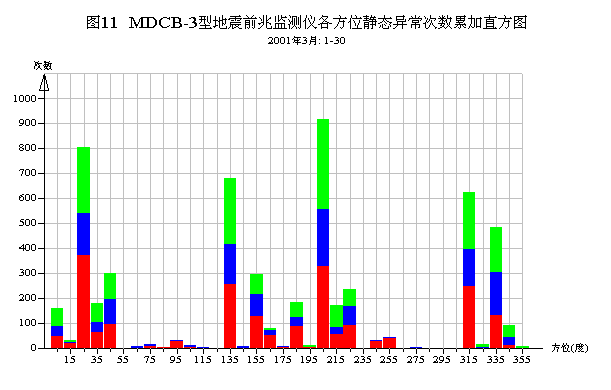

| 5.11 八方位(MDCB-4为32方位)各方位静态异常次数累加直方图 | |
 |
|
| 该图可以提示如下地震信息： 进行相同时段不同震源区活动频次比较，研究周围震情的发展动态正确判断那个方向的震源区近期可能发震。 |
|

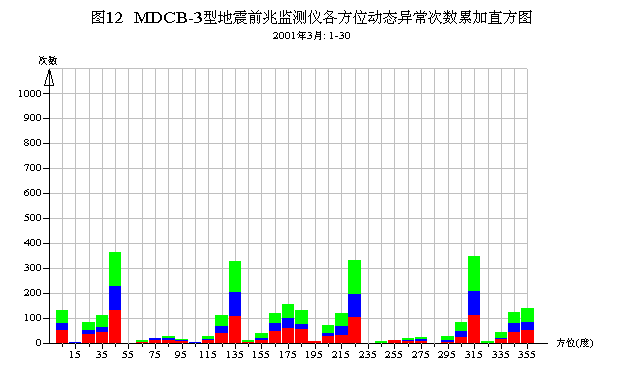

| 5.12 八方位(MDCB-4为32方位)各方位动态异常次数累加直方图 | |
 |
|
| 该图可以提示如下地震信息： 进行相同时段不同震源区活动频次比较，研究周围震情的发展动态正确判断那个方向的震源区近期可能发震。 |
|

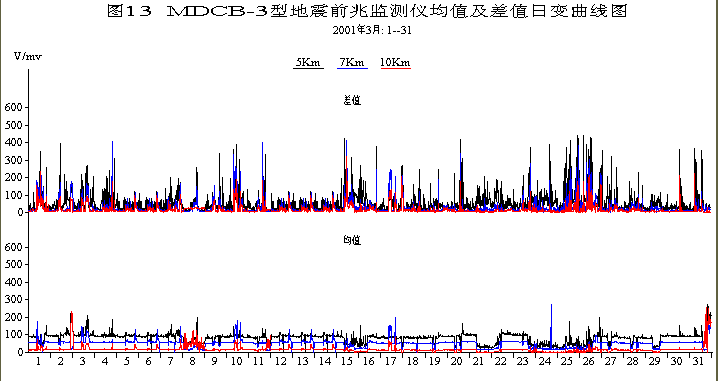

| 5.13 均、差值日变曲线图（一个月） | |
 |
|

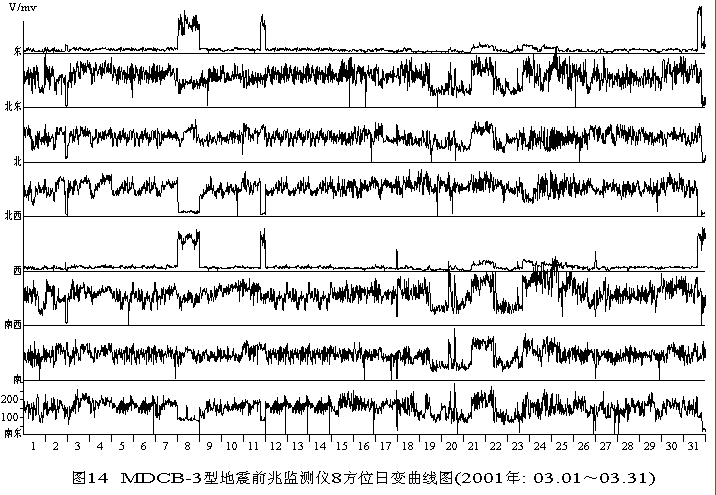

| 5.14 八方位(MDCB-4为32方位)日变曲线图（一个月） | |
 |
|
| 6. MDCB型仪器性能、监测效果及在全国各地使用情况 | |
| 6.1 仪器鉴定意见 | |
| 1992年由陕西省地震局组织的地震专家对该仪器进行了鉴定，鉴定意见如下： MDCB型地震前兆监测仪，采用平板电容式新型传感器和微机数采处理技术，在地震电磁波监测系统尚属首次。该仪器1990年以来，先后在西安、北京白家疃和云南滇西地震试验场三个地点进行了现场实验观测。试记的资料表明，获取的信息与地震有一定的对应关系，取得了较好的效果。在地震电磁波理论方面进行了有意义的探索。该仪器智能化程度高，体积小，功耗低，故障率低，维护方便费用低，抗 干扰能力强，输出的信息较多，便于对震情进行分析，观测环境易于选择，处于国内地震电磁波观测仪器的先进水平。 希望在数据处理和震例总结方面进一步完善，以便推广使用。 鉴定技术负责人 关华平 1992年12月2日 |
|

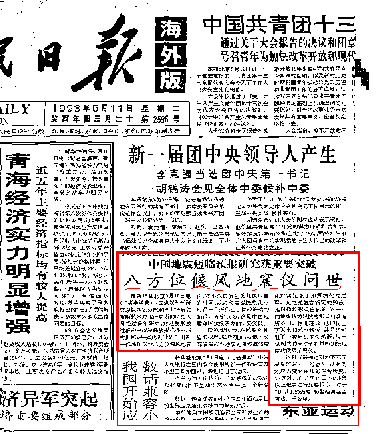

| 6.2 1993年5月11日人民日报海外版对MDCB-2型仪器作了报导 | |
 |
|
| 6.3 1997年在西安成立MDCB法电磁波联网协作组 | |
| 经国家地震局科技监测司、国家地震局地方处和陕西省地震局有关领导同意，4月2日－9日在西安成立了由24个地震单位参加的全国MDCB法电磁波联网预报地震协作组。会议期间除了代表们交流的5篇论文之外，在4月5日、6日两天还结合西安、大庆、廊坊、淮南、锦州五个台站4月2日－5日的资料，现场教学讲解如何做地震短临预报，6日上午得出结论： ___在4月6日－18日期间在我国新疆伽师和日本将发生Ms6 .0以上地震，当时新疆伽师交汇点的经纬度是76 .8° E ,39 .3 ° N。6日中央电视台晚间新闻播放了新疆伽师发生了Ms6 .3和Ms6 .4地震，发生地点经纬度是76 .8 ° E ,39 .3 ° N。震中位置误差经度为 0 .1° ，纬度为0 ° 。 |
|
| 6.4 1998年4月在云南省地震局召开了第二届MDCB法电磁波学术研讨会 | |
| 会议交流了8篇论文，其中的论文题目如下： (1).再论MDCB地震监测仪的映震效果。 (2).八方位地震前兆监测仪的前兆异常 (3).淮南市地震台八方位电磁波监测仪近期对应的三个典型震例。 (4).大庆地震台MDCB地震前兆监测仪的临震信息。 (5).1998年1月10日张北地震的前兆异常分析。 (6).关于泾阳县永乐镇1998年1月5日Ms4.6地震的震情分析。 (7).关于MDCB－2、3型仪器性能的校正与地震前兆异常的相关性。 (8).试论“冰雹猜想”在研究地震发震时间中的应用。 有关该仪器监测效果部分统计数据如下：资料出现异常，其映震效果的可信度达90％以上，远震发震时间的判断，一般在当天或其后1－5天 发震可信度达90％以上大庆地震台依据两年的资料统计的结果）。 |
|
| 6.5 MDCB型仪器预报地震部分实例及证明材料 | |

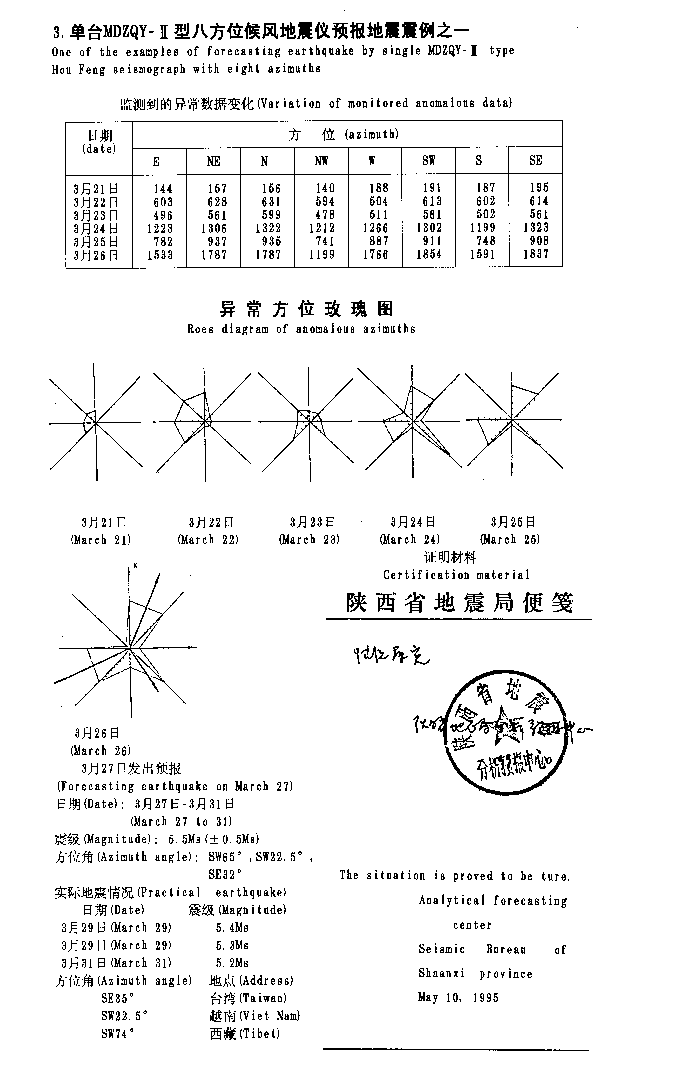

| (1). 西安台站: 1993年3月27日向国家地震局和陕西省地震局正式填写了预报卡片，预报的结果及证明材料 | |
 |
|

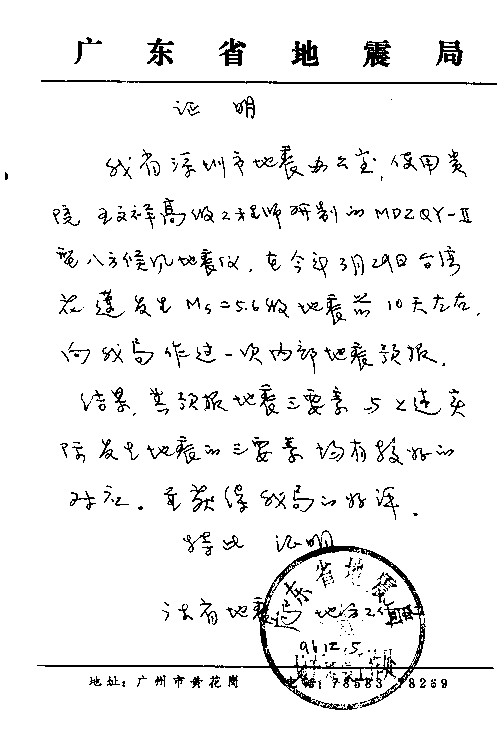

| (2). 深圳台站: 1996年3月27日深圳台站根据该仪器监测的资料，认为近期在台湾将有较大地震发生， 通过西安台站使用廊坊台站的资料交汇
了未来发震地点并传给了深圳台站。深圳台站将有关 发震日期和震级大小上报广东局地方处叶宝均高级工程师。结果在3月29日台湾花莲 发生 Ms5 .6级地震。 |
|
 |
|

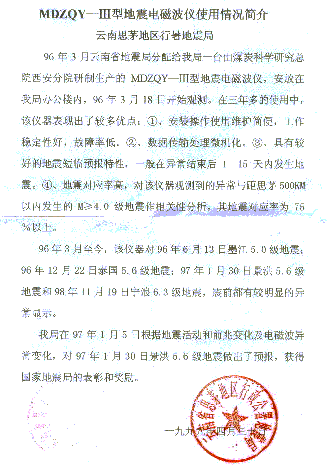

| (3). 思茅地震局 | |
 |
|
| 以上只是对MDCB型地震前兆监测仪的简单介绍,如需要上述MDCB仪器的详细资料，请下载MDCB.PPT文件在Microsoft Powerpoint 97中放映。 | |
 |
