| SYT型物性探测仪 | ||

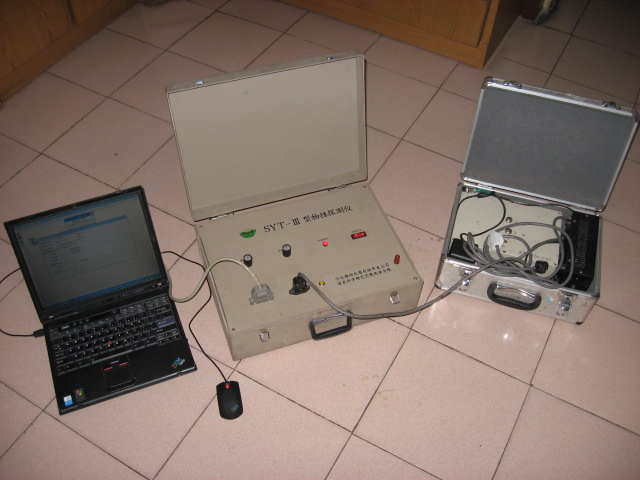

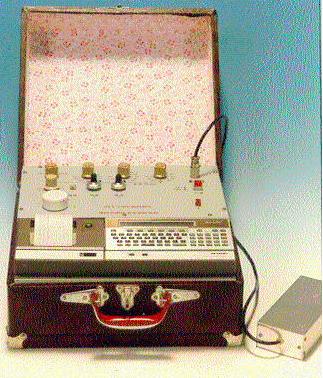

| ____该仪器都是煤炭科学研究总院西安分院地质所和廊坊市龙港科技开发公司共同开发的新型物探仪器，与传统的物探方法有明显的区别。 这种仪器在地面上探测的曲线和处理的柱状与打钻后的电阻率曲线、钻孔柱状有 70% 左右吻合，一个测点基本上相当于一个钻孔、工作方法一般采取测线式，由已知到未知，地质工作者利用已知的地质资料和地质规律对其它测点进行解释，可以解释出地下深部的油（气）层、煤层、水层的埋深和厚度、断层断距大小、倾角和走向，可以确定地下几百米深充水空洞的位置。该仪器体积小、重量轻，手提箱式、操作简便、易学，探测深度可达 9900m , 探测精度高、效率高，不受工作环境影响，可在水上、陆地开展工作。目前该仪器已经发展到4型。 | ||
一、物探原理 |
||
| .... |  |
|

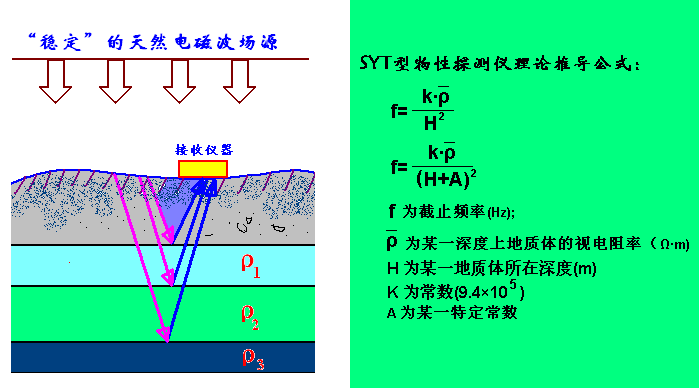

| ....SYT 型物性探测仪采用的是被动源法，它的场源来自高空电离层或磁层中的脉冲电磁波，其频谱较宽，为 0-2000Hz ，到达地面入地后基本是 0-3000Hz 频段的脉冲电磁波，当其遇到不同电性层后被反射至地面，这部分到达地面的电磁波就携带了地下地质信息。 SYT 型物性探测仪就是接收来自地下的电磁波，通过选频把不同深度的电磁波信息转换为电压数值，通过微机自动采集，再经一系列软件程序处理，就可打印出测点以下某一深度段的电信号曲线，根据这种曲线变化特征，就可提取地下地质信息，为石油、煤炭生产部门提供可靠的地质依据。 | ||
| 二、工作方法 | ||

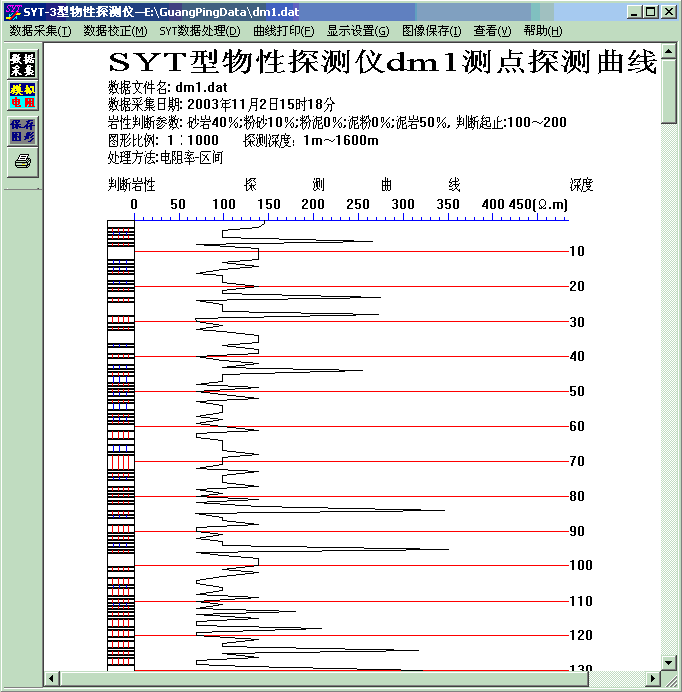

| ....SYT型物性探测仪工作前必须要在已知钻孔处对仪器进行校正，然后由近及远逐渐向前推进，借助已知资料的曲线特征对未知探测剖面及周围 测点进行地质解译煤层赋存深度、地质构造及油层埋藏深度、厚度和油层分布状况。所以在工作区一定要有部分已知地质资料作为参照物（在 剖面探测时，起始点要有已知地质资料），才能保证探测精度。下图为数据处理程序界面： |
||
 |
||
| 三、能解决的地质问题 | ||
| 这种物探方法能解决如下地质问题： 1.确定油层的厚度、埋藏深度及油层的空间分布。 2.确定煤层的厚度、赋存深度及空间分布。 3.确定断层断距、倾向及平面位置。 4.确定老窑的所在深度及分布范围。 5.探测陷落柱、溶洞及灰岩裂隙发育程度，确定突水过水通道。 6.找寻地下水资源。 7.圈定火区和地热异常。 使用该种仪器先后在延长油矿管理局、大庆油田、吉林油田、华北油田、塔里木油田进行过工作。进行的项目有：确定单个钻孔油层的埋深、 厚度，确定一定范围内油层的空间分布规律，确定地质构造，并都取得了一定的成功。 |
||
 |
||
 |
||
| 四、SYT型物性探测仪的探测效果 | ||
| ....使用该种仪器先后在延长油矿管理局、大庆油田、吉林油田、华北油田、塔里木油田进行过工作。进行的项目有：确定单个钻孔油层的埋深、厚度，确定一定范围内油层的空间分布规律，确定地质构造，并都取得了一定的成功。以下是该仪器获得煤炭部三等奖的证书： | ||
 |
||
| 如需要进一步了解SYT物性探测仪的资料，请下载SYT.PPT文件在Microsoft powerpoint 97中放映观看。 | ||
 |
